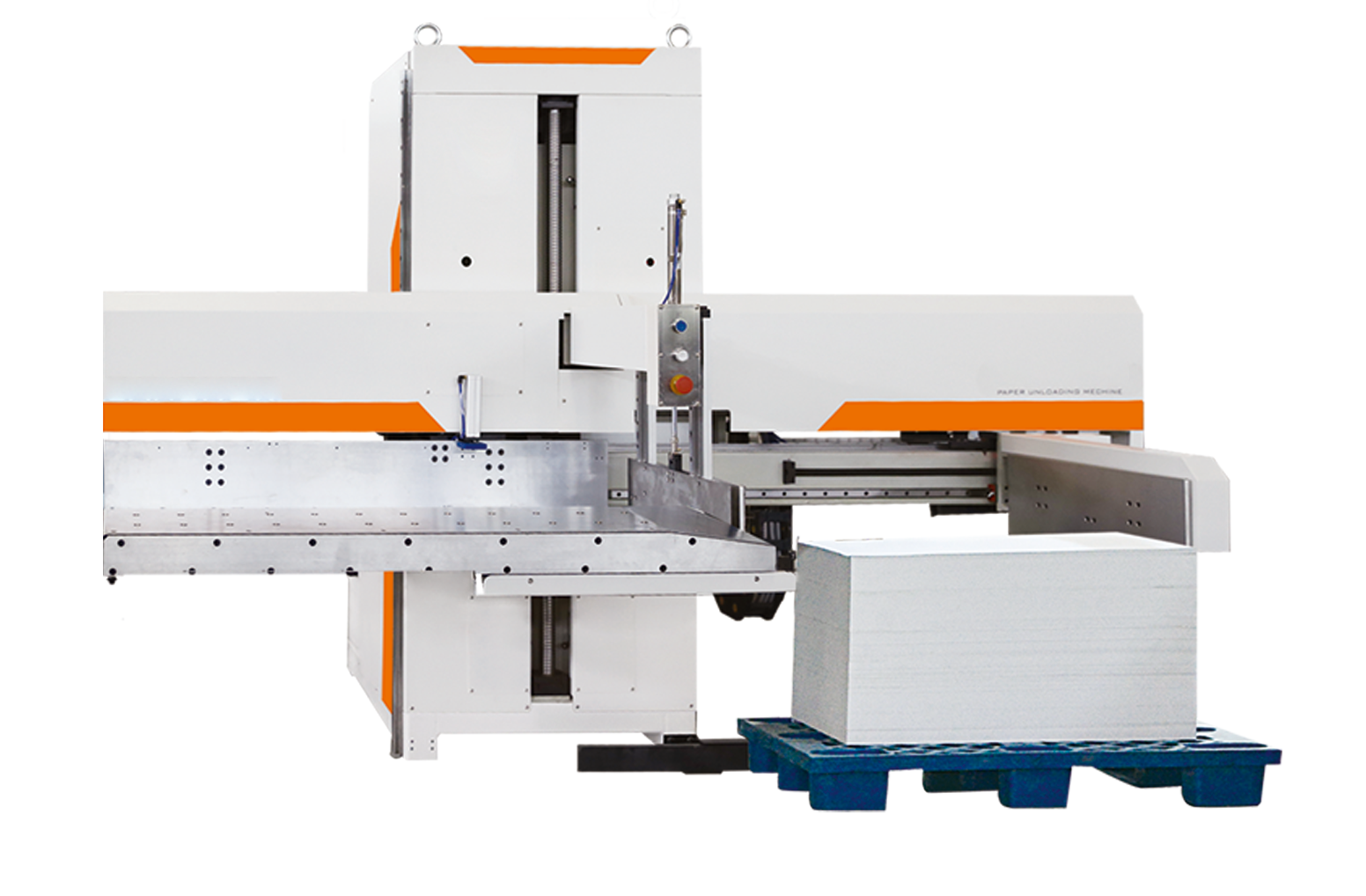

1. Основная рама сварена высококачественными материалами, удалением напряжений путем снятия вибрационного напряжения, имеет высокую прочность, стабильность и надежность, длительный срок службы.
2. Двойные гильдии с обеих сторон используются для движения вверх и вниз бумажной платформы разгрузки: направляющий рельс имеет большой размер (35) Высокий точный линейный направляющий направляющий, направляющая канавка обрабатывается обработкой, точность находится в пределах 0,05 MM; высокий точный шариковой винт (φ50 мм , TBI), убедитесь, что точное управление положением перемещения вверх и вниз в пределах 1 мм.
3. Платформа разгрузки бумаги, используя структуру флотации высокой плотности, часть разгрузки плавает с одной стороны и зажимает с другой стороны, убедитесь, что бумага легко и гибко движется и аккуратно разгружает бумагу.
4. Вертикальность платформы разгрузки и кронштейн всей машины находится в пределах 1 мм, чтобы убедиться, что разгрузка является аккуратной и точной.
5. Система управления программой является разумной в дизайне, стабильной и надежной, высоко автоматизированной, динамической дисплее неисправностях и удобно в устранении.
6. Электрическое устройство с использованием известных продуктов, таких как Omron 、 Schneider, которые имеют стабильную производительность и длительный срок службы.
1. Основная рама сварена высококачественными материалами, удалением напряжений путем снятия вибрационного напряжения, имеет высокую прочность, стабильность и надежность, длительный срок службы.
2. Двойные гильдии с обеих сторон используются для движения вверх и вниз бумажной платформы разгрузки: направляющий рельс имеет большой размер (35) Высокий точный линейный направляющий направляющий, направляющая канавка обрабатывается обработкой, точность находится в пределах 0,05 MM; высокий точный шариковой винт (φ50 мм , TBI), убедитесь, что точное управление положением перемещения вверх и вниз в пределах 1 мм.
3. Платформа разгрузки бумаги, используя структуру флотации высокой плотности, часть разгрузки плавает с одной стороны и зажимает с другой стороны, убедитесь, что бумага легко и гибко движется и аккуратно разгружает бумагу.
4. Вертикальность платформы разгрузки и кронштейн всей машины находится в пределах 1 мм, чтобы убедиться, что разгрузка является аккуратной и точной.
5. Система управления программой является разумной в дизайне, стабильной и надежной, высоко автоматизированной, динамической дисплее неисправностях и удобно в устранении.
6. Электрическое устройство с использованием известных продуктов, таких как Omron 、 Schneider, которые имеют стабильную производительность и длительный срок службы.
Модель | AS100 | AS145 |
Макс. Размер листа | 1060 × 780 мм | 1450 × 1100 мм |
Мин. Листовый размер | 400 × 400 мм | 400 × 400 мм |
Макс | 1650 мм (включая деревянный поддон) | 1650 мм (включая деревянный поддон) |
Макс. Высота | 160 мм | 160 мм |
Мин. Высота | 40 мм | 40 мм |
Точность | 150 мм | 150 мм |
Максимум. загрузка | ≤150 кг | ≤300 кг |
Разгрузка. Время | 18-42 секунды/раз | 26-50 секунд/раз |
Сила | 380VAC 50 Гц N pe | 380 Vac 50 Гц N PE |
Операционная система | ПЛК контролируется | |
Машинная мощность | 2,7 кВт | |
масса | 1100 кг | |
Размер машины | 2750 × 2200 × 2200 мм (L × w × h) |
Модель | AS100 | AS145 |
Макс. Размер листа | 1060 × 780 мм | 1450 × 1100 мм |
Мин. Листовый размер | 400 × 400 мм | 400 × 400 мм |
Макс | 1650 мм (включая деревянный поддон) | 1650 мм (включая деревянный поддон) |
Макс. Высота | 160 мм | 160 мм |
Мин. Высота | 40 мм | 40 мм |
Точность | 150 мм | 150 мм |
Максимум. загрузка | ≤150 кг | ≤300 кг |
Разгрузка. Время | 18-42 секунды/раз | 26-50 секунд/раз |
Сила | 380VAC 50 Гц N pe | 380 Vac 50 Гц N PE |
Операционная система | ПЛК контролируется | |
Машинная мощность | 2,7 кВт | |
масса | 1100 кг | |
Размер машины | 2750 × 2200 × 2200 мм (L × w × h) |
ELectrical Части
Нет. | Части | Бренд |
1 | 400va изолирующий трансформатор | Qdly |
2 | Волновой фильтр | КУСОЧЕК |
3 | ПЛК | Дельта |
4 | Мотор лифта -хоста 、 вентилятор | Лауреат |
5 | Автоматический выключатель | Лауреат |
6 | Инвертор | Рексрот |
7 | Реле | IDEC |
8 | Источник питания | Омрон |
9 | HMI сенсорный экран | Омрон |
10 | Кнопка начала 、 Кнопка сброса | Шнайдер |
11 | Ограниченный переключатель | ИМЕТЬ ТЕНДЕНЦИЮ |
12 | Фотоэлектрический переключатель | Panasonic |
13 | Подход переключатель | Омрон |
Другие части
Нет. | Части | Замечания |
1 | Глубокий шарик | C & u |
2 | Линейный подшипник | MYT |
3 | Цилиндр | SNS |
4 | Безжалостное смазывание | TJ. |
5 | Шариковый винт | TBI |
6 | Линейный гид | Хаоз |
7 | Электрооборудование | CPG |
8 | Поклонник | Шенхонг |
9 | Синхронный ремень | Бейди |
10 | Соленоидный клапан | Easun |
Инструменты
Имя | Количество | Ед. изм | Характеристики |
Ящик для инструментов | 1 | кусок | |
Отвертка | 2 | кусок | + - каждый |
Разводной ключ | 1 | кусок | 300 |
Внутренний шестигранник гаечный ключ | 1 | установлен | стандартный |
Горшок с маслом | 1 | кусок | |
Стальной правитель | 1 | кусок | 1 метра |
Плоскогубцы | 1 | кусок | |
Лента | 1 | кусок | 2meters |
Запасные части
Имя | Количество | Ед. изм | Характеристики |
Расширение винта M12 | 4 | кусок | |
Труба давления воздуха φ12 | 10 | метр | |
Газовый бусин | 10 | кусок | |
Воздушная трубка | 1 | метр |
ELectrical Части
Нет. | Части | Бренд |
1 | 400va изолирующий трансформатор | Qdly |
2 | Волновой фильтр | КУСОЧЕК |
3 | ПЛК | Дельта |
4 | Мотор лифта -хоста 、 вентилятор | Лауреат |
5 | Автоматический выключатель | Лауреат |
6 | Инвертор | Рексрот |
7 | Реле | IDEC |
8 | Источник питания | Омрон |
9 | HMI сенсорный экран | Омрон |
10 | Кнопка начала 、 Кнопка сброса | Шнайдер |
11 | Ограниченный переключатель | ИМЕТЬ ТЕНДЕНЦИЮ |
12 | Фотоэлектрический переключатель | Panasonic |
13 | Подход переключатель | Омрон |
Другие части
Нет. | Части | Замечания |
1 | Глубокий шарик | C & u |
2 | Линейный подшипник | MYT |
3 | Цилиндр | SNS |
4 | Безжалостное смазывание | TJ. |
5 | Шариковый винт | TBI |
6 | Линейный гид | Хаоз |
7 | Электрооборудование | CPG |
8 | Поклонник | Шенхонг |
9 | Синхронный ремень | Бейди |
10 | Соленоидный клапан | Easun |
Инструменты
Имя | Количество | Ед. изм | Характеристики |
Ящик для инструментов | 1 | кусок | |
Отвертка | 2 | кусок | + - каждый |
Разводной ключ | 1 | кусок | 300 |
Внутренний шестигранник гаечный ключ | 1 | установлен | стандартный |
Горшок с маслом | 1 | кусок | |
Стальной правитель | 1 | кусок | 1 метра |
Плоскогубцы | 1 | кусок | |
Лента | 1 | кусок | 2meters |
Запасные части
Имя | Количество | Ед. изм | Характеристики |
Расширение винта M12 | 4 | кусок | |
Труба давления воздуха φ12 | 10 | метр | |
Газовый бусин | 10 | кусок | |
Воздушная трубка | 1 | метр |
