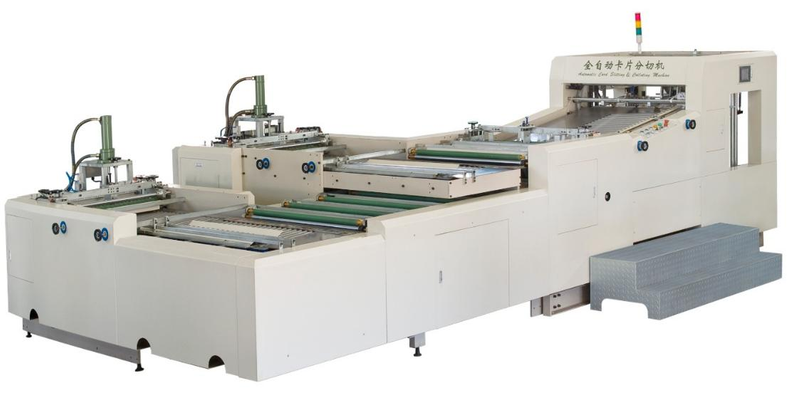

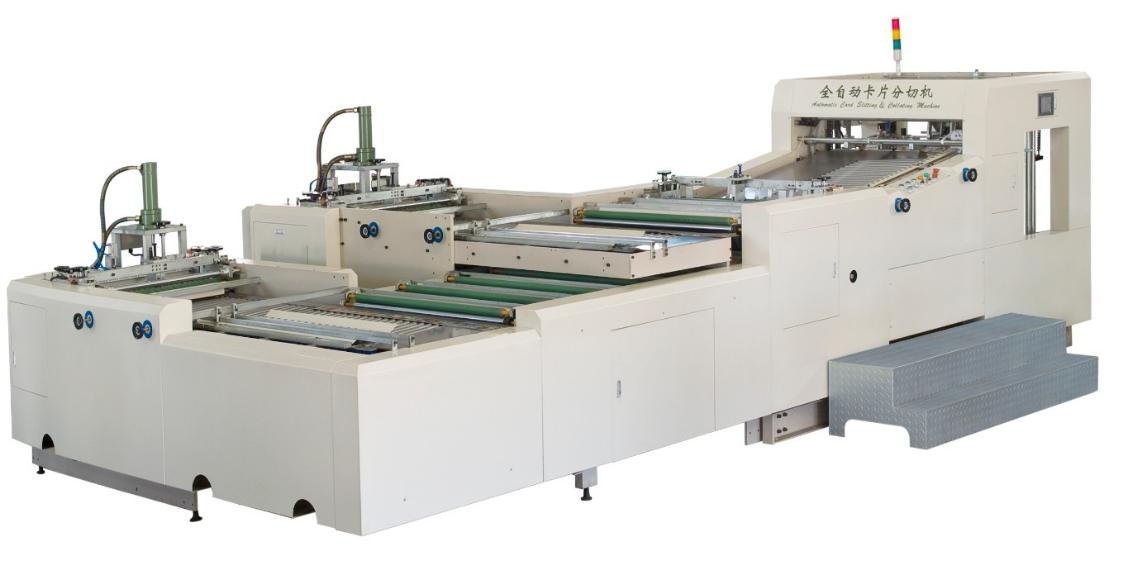

FQ 1020
штат: | |
---|---|
Количество: | |
Ключевой момент
A) Это первый продукт в Китае, который предоставляет специализированное оборудование для напечатанной процессовой игровой карты или другой карты, которая принимает специальную вверх и вниз по двум отправкам, скорость составляет 3200 листов/час (6400Decks/час).
б) Система резки специального давления обеспечивает высокую точность (± 0,15 мм)
c) Сбор с помощью новой структуры, чешуйчатого транспорта, контроля системы сервоприводов, чтобы убедиться, что карты не расстроены между каждой колодой и каждой картой
г) угловые удары одновременно, края отходов только в пределах 0,75 мм
Структура
Он состоит из 4 частей: ①feeding bind ②main Unit
③ Соглашение блока
Feeder: специальная разработана для джема, воздуха, выдувающего как спереди, так и с бокового обеспечения, гарантируя, что лист подает один за другим без дублетона и легкой эксплуатации.
Боковая тяга: Разница от других, листы идут прямо в сторону, лежат при кормлении и автоматическом завершении веб-иида, обеспечивайте точность в следующей части резки.
Вверх и вниз двойной конструкцию транспирации, две запасные части, скорость составляет около 3200 листов/час
Используя специальную строчную структуру с точечным подключением, так что точность разрезания могла быть достигнута ± 0,15 мм
Карты, передаваемые новой структурой, собирая карту уникальными рыбными весами и часть доставки сервоприводов гарантирует последовательность карт без пропавших.
Контролируется системой ПЛК, которая обеспечивает автоматическую выписки из одиночных или двойных карт
Двойной беггер обеспечивает высокую точность, которая делает край отхода разрезан только в пределах 0,75 мм
Принять масляный насос бренда Simens и все гидравлические компоненты поставляются в домашнем знаменитом бренде Huade
Все пневматические компоненты поставляются SMC Японии, которые гарантируют, что машина стабильно работает, надежно и безопасно с высокой скоростью
Край отходов можно собирать поклонниками, обеспечивает четкие сайты
Ключевой момент
A) Это первый продукт в Китае, который предоставляет специализированное оборудование для напечатанной процессовой игровой карты или другой карты, которая принимает специальную вверх и вниз по двум отправкам, скорость составляет 3200 листов/час (6400Decks/час).
б) Система резки специального давления обеспечивает высокую точность (± 0,15 мм)
c) Сбор с помощью новой структуры, чешуйчатого транспорта, контроля системы сервоприводов, чтобы убедиться, что карты не расстроены между каждой колодой и каждой картой
г) угловые удары одновременно, края отходов только в пределах 0,75 мм
Структура
Он состоит из 4 частей: ①feeding bind ②main Unit
③ Соглашение блока
Feeder: специальная разработана для джема, воздуха, выдувающего как спереди, так и с бокового обеспечения, гарантируя, что лист подает один за другим без дублетона и легкой эксплуатации.
Боковая тяга: Разница от других, листы идут прямо в сторону, лежат при кормлении и автоматическом завершении веб-иида, обеспечивайте точность в следующей части резки.
Вверх и вниз двойной конструкцию транспирации, две запасные части, скорость составляет около 3200 листов/час
Используя специальную строчную структуру с точечным подключением, так что точность разрезания могла быть достигнута ± 0,15 мм
Карты, передаваемые новой структурой, собирая карту уникальными рыбными весами и часть доставки сервоприводов гарантирует последовательность карт без пропавших.
Контролируется системой ПЛК, которая обеспечивает автоматическую выписки из одиночных или двойных карт
Двойной беггер обеспечивает высокую точность, которая делает край отхода разрезан только в пределах 0,75 мм
Принять масляный насос бренда Simens и все гидравлические компоненты поставляются в домашнем знаменитом бренде Huade
Все пневматические компоненты поставляются SMC Японии, которые гарантируют, что машина стабильно работает, надежно и безопасно с высокой скоростью
Край отходов можно собирать поклонниками, обеспечивает четкие сайты
1. Высокая эффективность
• Уникальная карта слоя вверх и вниз, передавая туннели с двумя частями для сбора, скорость может достигать 3200 листов/час.
• Часть сбора и доставки сервоприводов гарантирует последовательность карт без отсутствия. Тогда карты перевозились последовательно, чтобы быть угловым ударом
2. Высокая стабильность
• Все ключевые стальные детали, такие как стены машины, кулачки и т. Д.
• Высокоскоростные ходовые детали, такие как валы, ролики производятся с помощью высококачественных стальных и динамических балансов, чтобы убедиться, что стабильность при работе на высокой скорости.
• Двигатели, ремни, цепочки и т. Д.-известные бренды по домашнему и за рубежом. Подшипники в основном из группы C & U с ключевыми подшипниками от NSK
• Пневматические детали из SMC-Japan
• Электрические детали - Omron, Schneider, IDEC, Delta и т. Д.
• Система сервопривода от Яскава-Япона
• Гидравлические части от SMC и Huade
3. Высокая точность
• Уникальная система коррекции позиционирования обеспечивает больший перерыв коррекции и более легкую корректировку.
4. Автоматизация высокой степени
• Эта машина может быть использована не только для разрезания и сбора карт, но и может быть связана с нашей фотоэлектрической проверкой и оберточной машиной, чтобы сформировать производственную линию. Эта линия может реализовать резку, угловой удар, осмотр и упаковку в одной линии - сэкономить много сотрудников и повысить эффективность работы.
5. Безопасная и легкая работа
• Управление PLC вместе с интерфейсом MAN-Machine будет отображать статус работы, неисправность и диагностику и требования к работе. Все настройки отображаются на экране и изменены кнопкой функции в соответствии с инструкцией в интерфейсе Man-Machine
• Многие датчики и безопасное устройство оснащены машиной, чтобы убедиться, что машина хорошо работает и безопасность. Все неисправности будут отображаться на экране для простого устранения проблем.
Блок -схема
1. Высокая эффективность
• Уникальная карта слоя вверх и вниз, передавая туннели с двумя частями для сбора, скорость может достигать 3200 листов/час.
• Часть сбора и доставки сервоприводов гарантирует последовательность карт без отсутствия. Тогда карты перевозились последовательно, чтобы быть угловым ударом
2. Высокая стабильность
• Все ключевые стальные детали, такие как стены машины, кулачки и т. Д.
• Высокоскоростные ходовые детали, такие как валы, ролики производятся с помощью высококачественных стальных и динамических балансов, чтобы убедиться, что стабильность при работе на высокой скорости.
• Двигатели, ремни, цепочки и т. Д.-известные бренды по домашнему и за рубежом. Подшипники в основном из группы C & U с ключевыми подшипниками от NSK
• Пневматические детали из SMC-Japan
• Электрические детали - Omron, Schneider, IDEC, Delta и т. Д.
• Система сервопривода от Яскава-Япона
• Гидравлические части от SMC и Huade
3. Высокая точность
• Уникальная система коррекции позиционирования обеспечивает больший перерыв коррекции и более легкую корректировку.
4. Автоматизация высокой степени
• Эта машина может быть использована не только для разрезания и сбора карт, но и может быть связана с нашей фотоэлектрической проверкой и оберточной машиной, чтобы сформировать производственную линию. Эта линия может реализовать резку, угловой удар, осмотр и упаковку в одной линии - сэкономить много сотрудников и повысить эффективность работы.
5. Безопасная и легкая работа
• Управление PLC вместе с интерфейсом MAN-Machine будет отображать статус работы, неисправность и диагностику и требования к работе. Все настройки отображаются на экране и изменены кнопкой функции в соответствии с инструкцией в интерфейсе Man-Machine
• Многие датчики и безопасное устройство оснащены машиной, чтобы убедиться, что машина хорошо работает и безопасность. Все неисправности будут отображаться на экране для простого устранения проблем.
Блок -схема
Максимум. размер листа | 1020 × 840 мм | Максимум. скорость | 3200 листов/час |
Мин размер листа | 550 × 400 мм | Суммарная мощность | 16 кВт |
Толщина листа | 180 ~ 500 GSM | Вес нетто | 12t |
MAX.CARD Размер После разрезания | 150*120 мм | Мин. Размер карты После разрезания | 80*50 мм |
MAX.CARD Размер | 148*118 мм | Мин. Размер карты | 78*48 мм |
Измерение | 6200 × 6330 × 1850 мм (L × W × H) | ||
Источник питания | 3P 380 В AC 50 Гц |
Максимум. размер листа | 1020 × 840 мм | Максимум. скорость | 3200 листов/час |
Мин размер листа | 550 × 400 мм | Суммарная мощность | 16 кВт |
Толщина листа | 180 ~ 500 GSM | Вес нетто | 12t |
MAX.CARD Размер После разрезания | 150*120 мм | Мин. Размер карты После разрезания | 80*50 мм |
MAX.CARD Размер | 148*118 мм | Мин. Размер карты | 78*48 мм |
Измерение | 6200 × 6330 × 1850 мм (L × W × H) | ||
Источник питания | 3P 380 В AC 50 Гц |
Части | Число | Части | Число |
Фидер | 1 комплект | Хозяин | 1 комплект |
Высококачественная коллекция | 1 комплект | Низко-экологичная коллекция | 1 комплект |
Высококачественный угловой резак | 1 комплект | Низкий угловой резак | 1 комплект |
Ножная педаль | 5 кусков | ПВХ труба | 2 кусочка |
Изогнутая направляющая железнодорожник | 2 кусочка | Гаечный ключ | 1 кусок |
Круглый нож | 3 куска | Точечный нож | 3 куска |
Пол коврик | 30peeces | Соединительная пластина | 1 кусок |
Φ6 Полиуретановая лента | 10meters | Φ12 Воздушная труба | 12 метров |
L Holder | 4 шт | Z Holder | 4 шт |
Инструкция | 1 |
Attachment
Части | Число | Части | Число |
Ящик для инструментов | 1 кусок | Внутренний шестиугольный гаечный ключ | 1 комплект |
Регулируемый ключ 300 | 1 кусок | Регулируемый ключ 150 | 1 кусок |
Перекрестная отвертка | 1 кусок | - отвертка | 1 кусок |
Знак | 1 кусок | Круглый молоток | 1 кусок |
Плоскогубцы | 1 кусок | Нефтяной пистолет | 1 кусок |
Нож | 1 кусок | Ножницы | 1 кусок |
T-WRENCH 3 мм | 1 кусок | T-WRENCH 4 мм | 1 кусок |
T-WRENCH 6 мм | 1 кусок | Удлините T-WRENCH 3 мм | 1 кусок |
Удлините T-WRENCH 4 мм | 1 кусок |
Аутсорсинговые детали
Части | Бренд | Части | Бренд |
Двигатель передачи | CPG | Фильтр | SMC |
Серводвигатель | Яскава | Клапан сброса давления | SMC |
Вентилятор с низким шумом | Ютао | Соленоидный клапан | SMC |
Насос | Тонга | Цилиндр | SMC |
Лопатный насос | Tieniu | Рельефный клапан | Huade гидравлический |
Вакуумный счетчик | Блд | Автоматический выключатель | Шнайдер |
UPS | ИМЕТЬ ДОБРЫЕ НАМЕРЕНИЯ | Контактор | Шнайдер |
Губернатор с переменной частотой скорости | Дельта | Тепловая реле | Шнайдер |
Водитель | Яскава | ПЛК | Омрон |
Кнопка | Шнайдер | Реле | IDEC |
HMI | Дельта | Бесконтактный переключатель | Омрон |
Оптоволокно | Омрон | Выключатель | Омрон |
Части | Число | Части | Число |
Фидер | 1 комплект | Хозяин | 1 комплект |
Высококачественная коллекция | 1 комплект | Низко-экологичная коллекция | 1 комплект |
Высококачественный угловой резак | 1 комплект | Низкий угловой резак | 1 комплект |
Ножная педаль | 5 кусков | ПВХ труба | 2 кусочка |
Изогнутая направляющая железнодорожник | 2 кусочка | Гаечный ключ | 1 кусок |
Круглый нож | 3 куска | Точечный нож | 3 куска |
Пол коврик | 30peeces | Соединительная пластина | 1 кусок |
Φ6 Полиуретановая лента | 10meters | Φ12 Воздушная труба | 12 метров |
L Holder | 4 шт | Z Holder | 4 шт |
Инструкция | 1 |
Attachment
Части | Число | Части | Число |
Ящик для инструментов | 1 кусок | Внутренний шестиугольный гаечный ключ | 1 комплект |
Регулируемый ключ 300 | 1 кусок | Регулируемый ключ 150 | 1 кусок |
Перекрестная отвертка | 1 кусок | - отвертка | 1 кусок |
Знак | 1 кусок | Круглый молоток | 1 кусок |
Плоскогубцы | 1 кусок | Нефтяной пистолет | 1 кусок |
Нож | 1 кусок | Ножницы | 1 кусок |
T-WRENCH 3 мм | 1 кусок | T-WRENCH 4 мм | 1 кусок |
T-WRENCH 6 мм | 1 кусок | Удлините T-WRENCH 3 мм | 1 кусок |
Удлините T-WRENCH 4 мм | 1 кусок |
Аутсорсинговые детали
Части | Бренд | Части | Бренд |
Двигатель передачи | CPG | Фильтр | SMC |
Серводвигатель | Яскава | Клапан сброса давления | SMC |
Вентилятор с низким шумом | Ютао | Соленоидный клапан | SMC |
Насос | Тонга | Цилиндр | SMC |
Лопатный насос | Tieniu | Рельефный клапан | Huade гидравлический |
Вакуумный счетчик | Блд | Автоматический выключатель | Шнайдер |
UPS | ИМЕТЬ ДОБРЫЕ НАМЕРЕНИЯ | Контактор | Шнайдер |
Губернатор с переменной частотой скорости | Дельта | Тепловая реле | Шнайдер |
Водитель | Яскава | ПЛК | Омрон |
Кнопка | Шнайдер | Реле | IDEC |
HMI | Дельта | Бесконтактный переключатель | Омрон |
Оптоволокно | Омрон | Выключатель | Омрон |
